在三相电系统（如光伏逆变器、电机驱动、储能PCS、充电桩等）的研发与测试中，工程师常面临多通道同步难、接线拓扑复杂、相位关系敏感以及合规标准繁多等挑战。
如何打破常规，实现桌面级的高效预合规与深度分析？RIGOL全新推出的三相功率分析软件为您提供一站式解决方案！它将传统三相功率分析仪的核心功能无缝集成到示波器平台，把工程师从繁琐的配置中解放出来，将注意力真正转移到“如何优化设计”上。
四大核心分析模块，覆盖测试需求
-

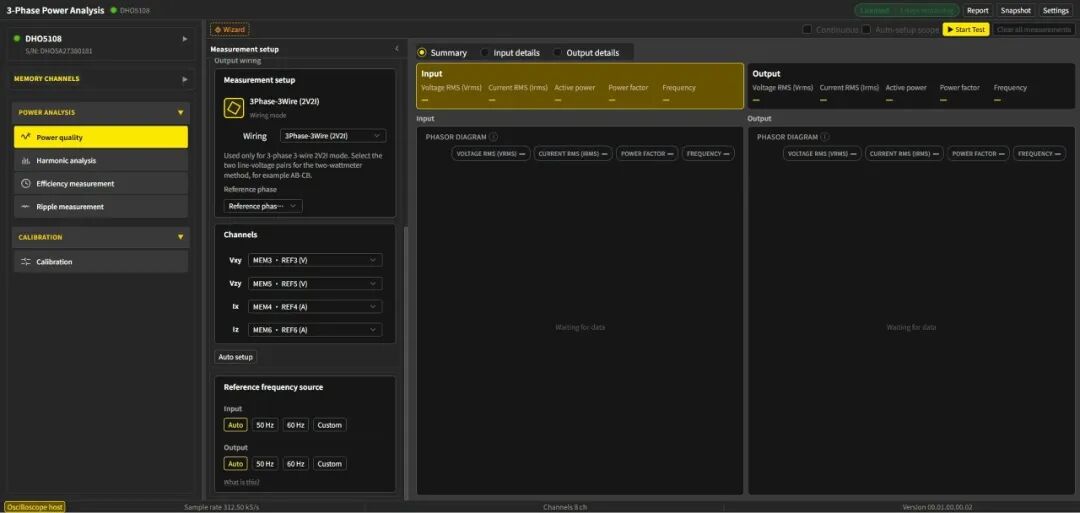

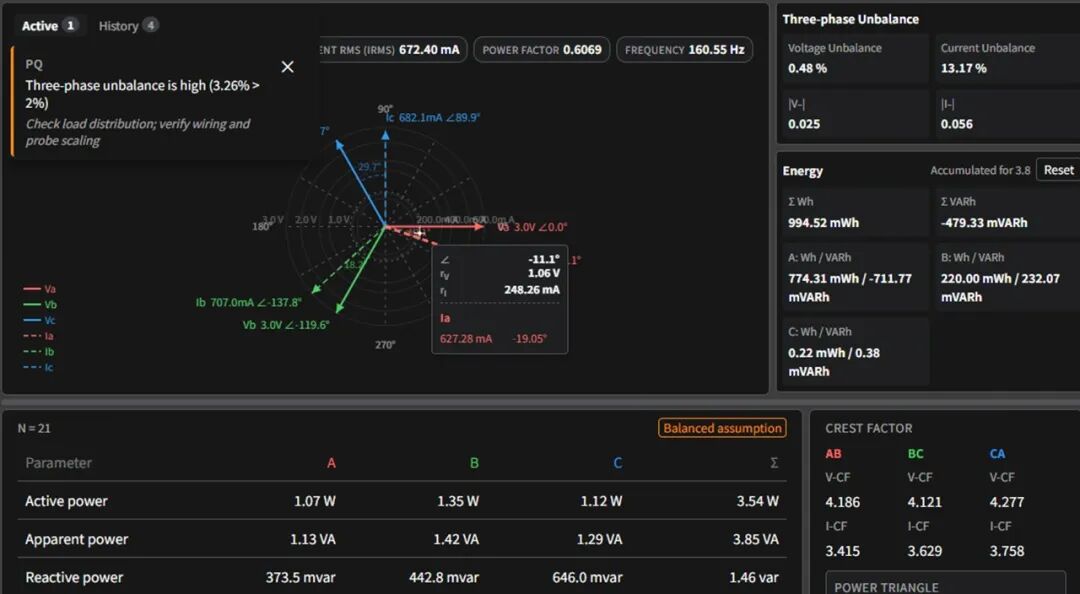

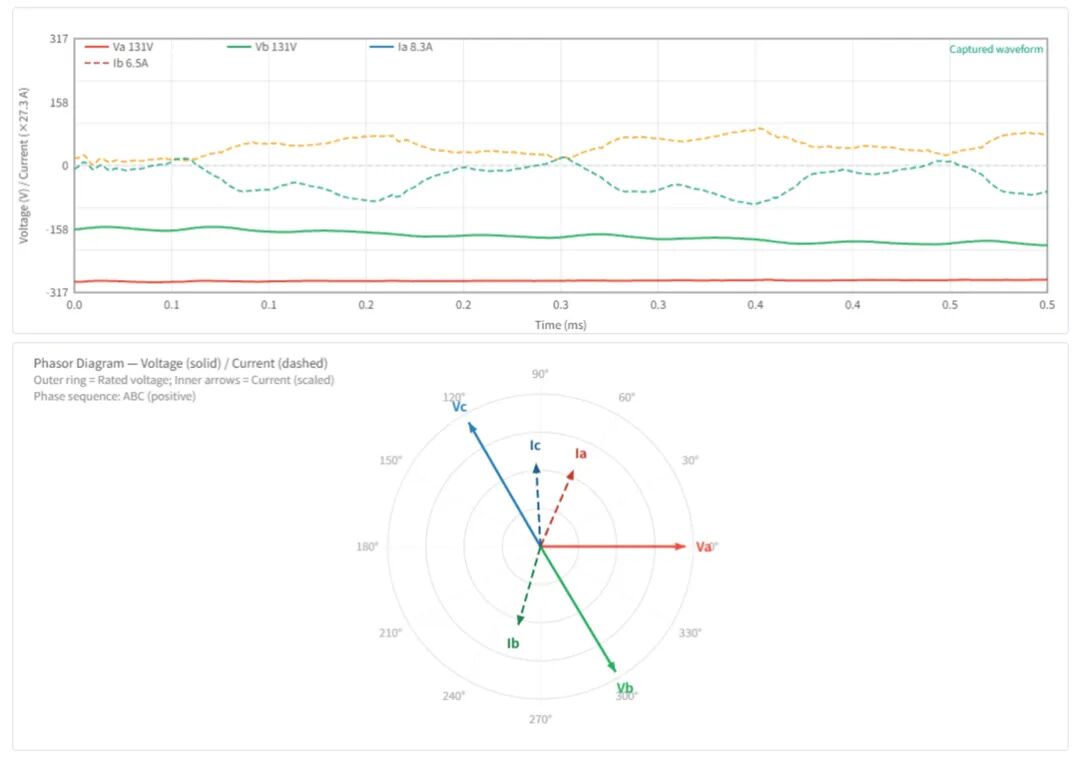

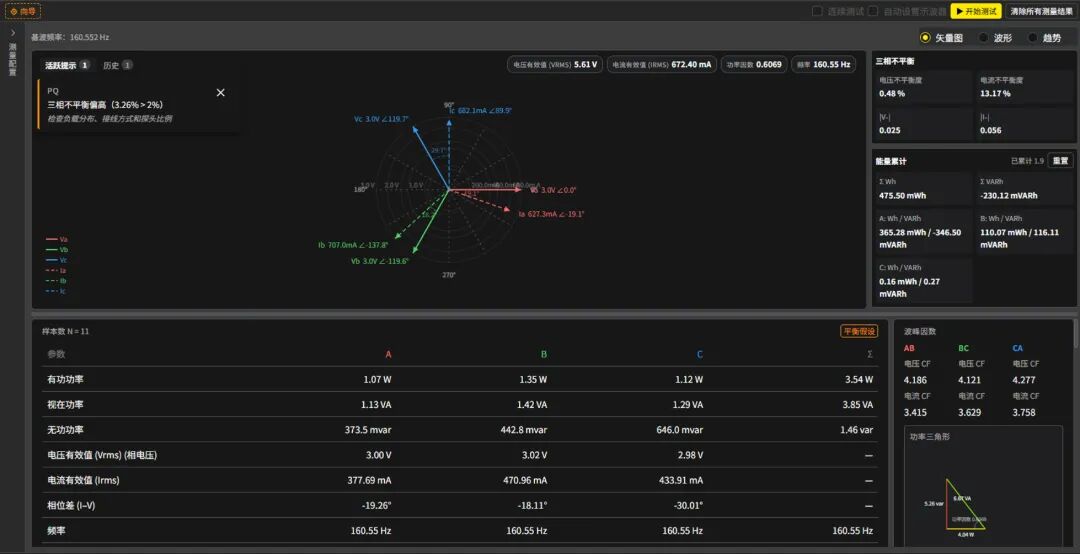

三相功率和质量分析：支持3P4W、3P3W等7种标准接线方式，精准分析实有效值、有功/无功/视在功率及功率因数。配合直观矢量图，秒判相序错误与三相不平衡问题。
-

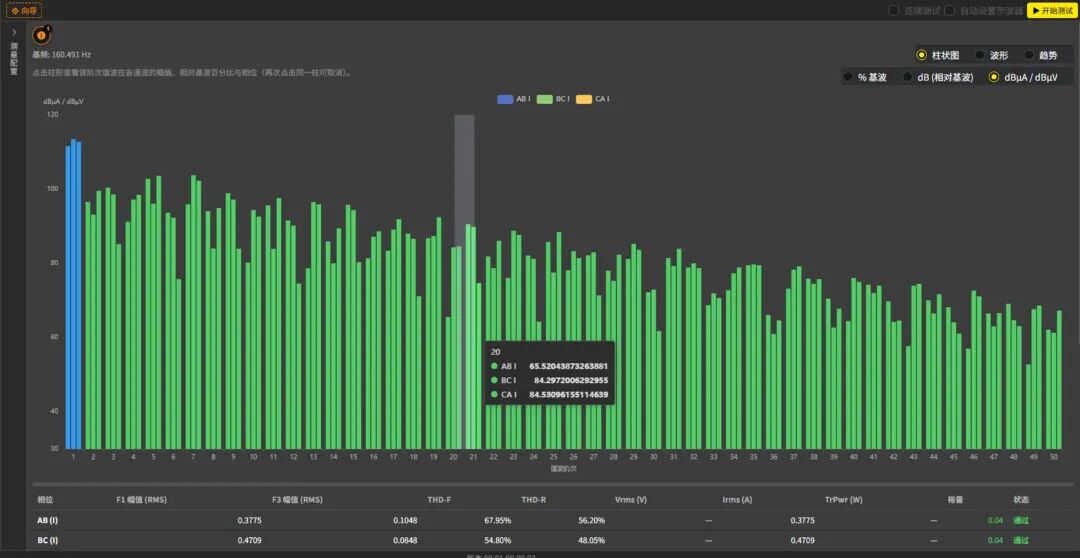

谐波与合规性分析：*高支持400次谐波分析，内置IEEE 519、IEC 61000-3-2、GB/T 14549等多项国际/国家合规标准，并支持自定义CSV限值导入，在桌面即可完成预合规的“Pass/Fail”自动判定。
-

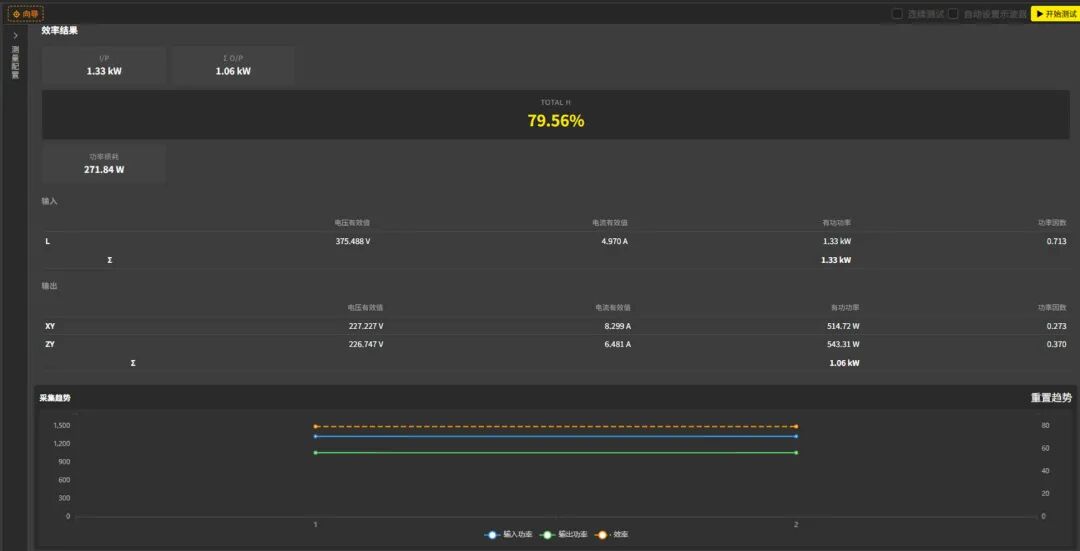

动态效率分析：支持输入侧与输出侧独立配置接线方式和通道映射（契合AC-DC或DC-AC场景），精准计算总效率（η）与损耗功率，并通过趋势图直观呈现热稳定过程。
-

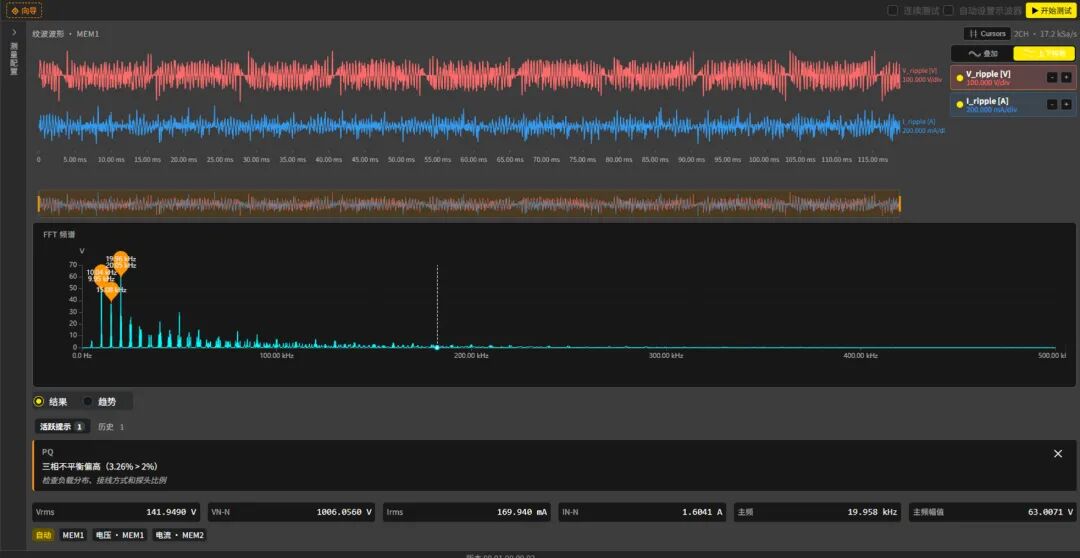

纹波分析：精准分离低频的线频纹波与高频的开关纹波，结合FFT频谱主峰定位，直击直流母线电容与输出滤波器的设计痛点。

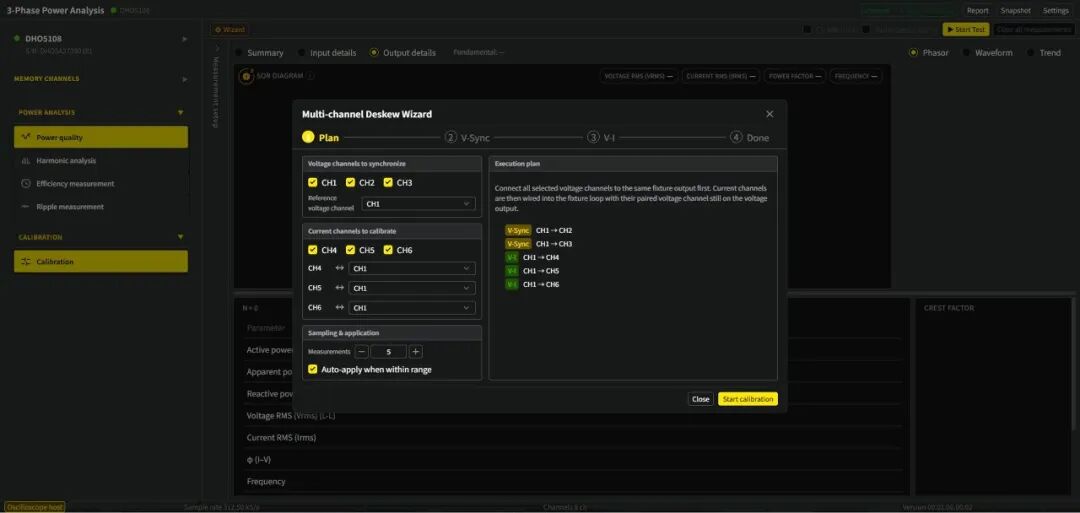

硬核体验：不仅是测量，更是智能测试助手
典型案例

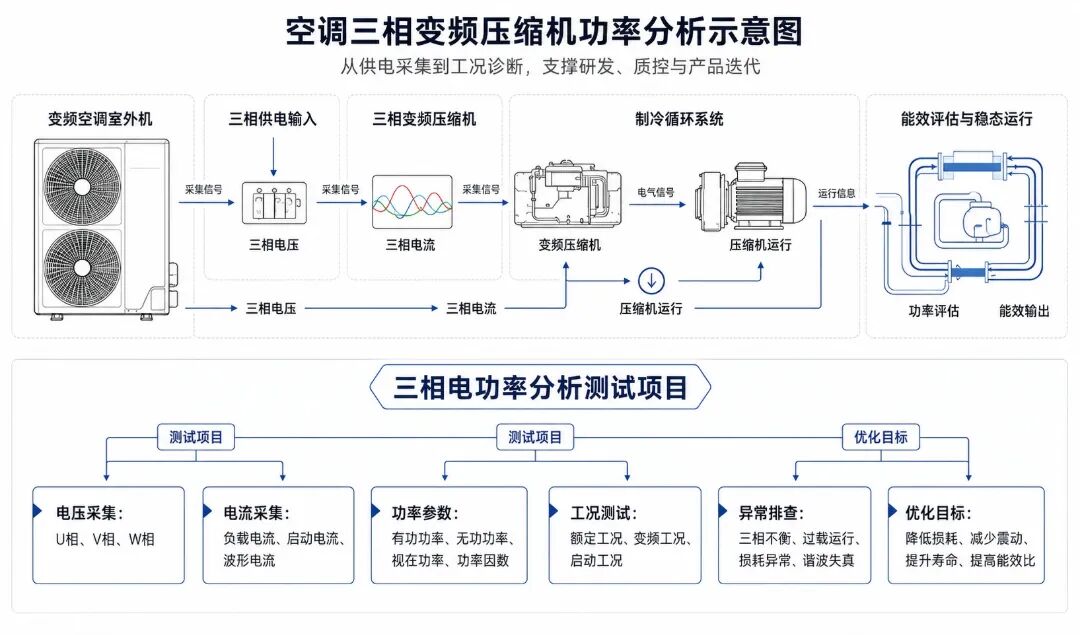

在中央空调与大功率家用空调行业中，三相变频压缩机的三相供电的功率平衡度、运行能效及工况稳定性，直接决定空调整机的能耗等级、运行噪音与使用寿命，因此三相电功率精准检测与工况分析是行业产品研发、质控量产的核心刚需。

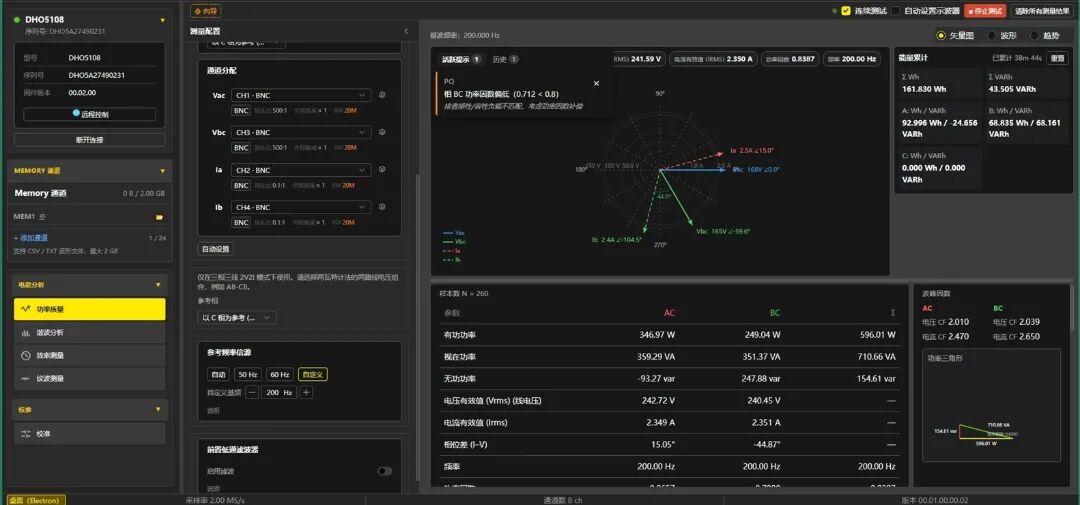

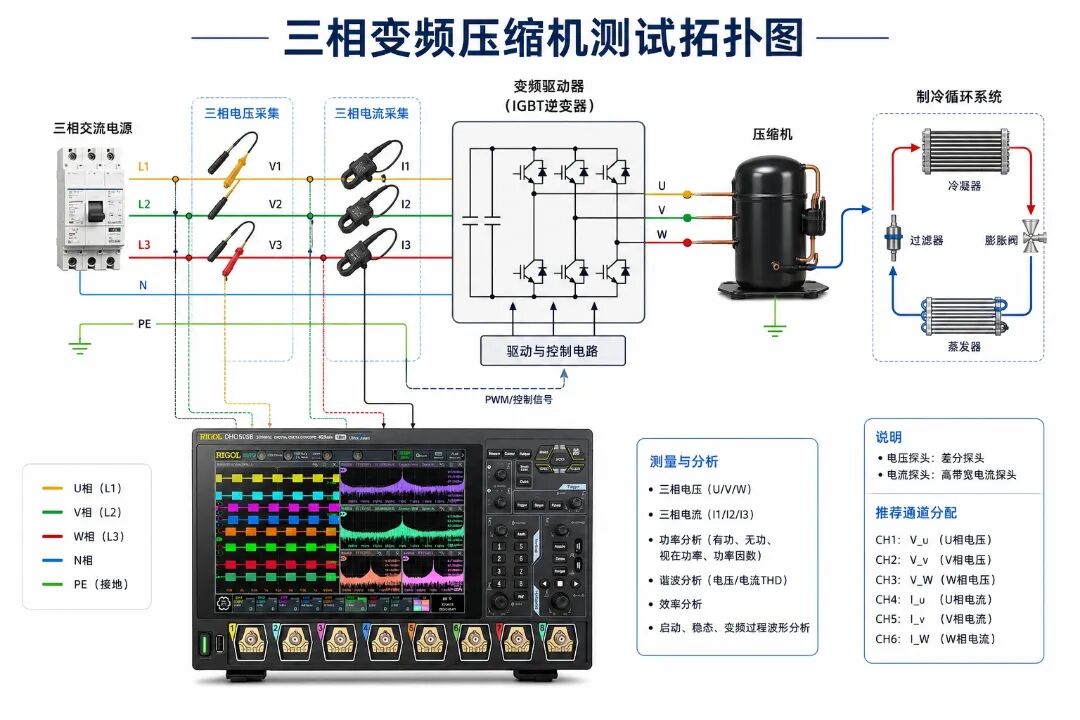

测试拓扑与结果

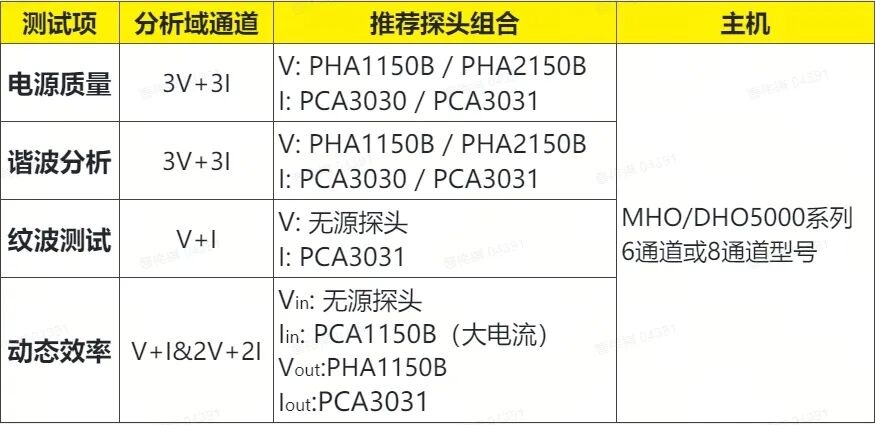

推荐配置

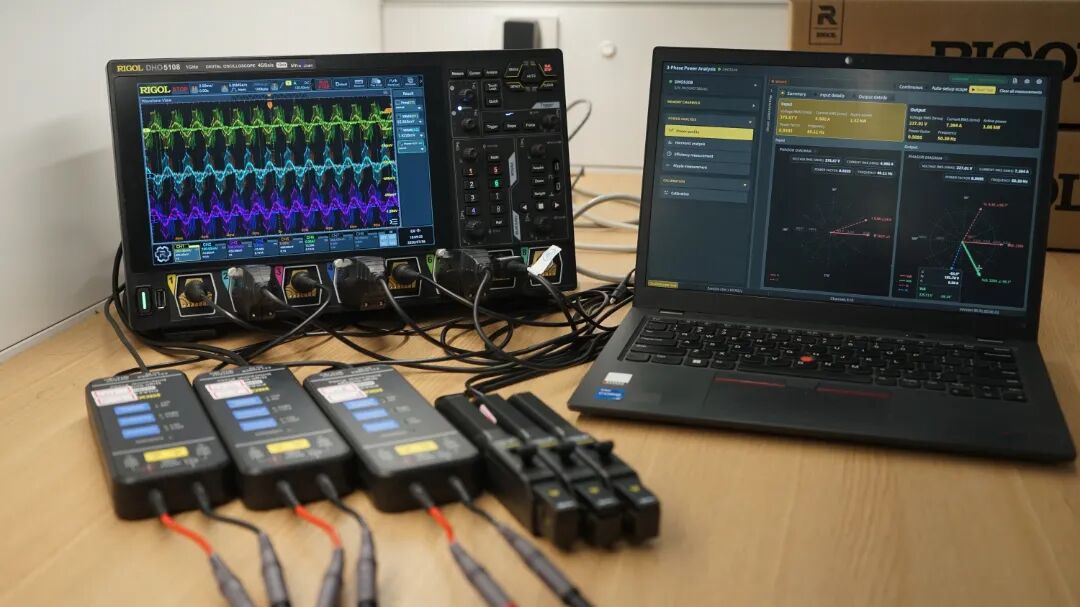

RIGOL MHO/DHO5000系列多通道高分辨率数字示波器，结合PHA系列高压差分探头与PCA系列电流探头，即可组建您的专属专业级三相功率分析平台。点击阅读原文立即体验RIGOL三相功率分析解决方案，化繁为简，加速电力电子前沿研发！
